金属波纹管的制作工艺

2021-01-19 10:25:40

次

工业上常用金属波纹管。不同的制造工艺可以用来制造金属波纹管，如液压成型工艺、机械成型工艺、橡胶成型工艺、机械液压成型工艺等。不同工艺产生的效果和适用范围有一定差异。

1.临氢重整工艺

液压成形是金属波纹管广泛使用的常用成形方法。主要用于制造环形波纹管，可形成壁厚0.08 ~ 4 mm的波纹管，波纹管液压成形是指管坯在内壁液体的压力下，应力超过屈服强度后，在专用模具中成形为波纹管。

2.机械成型工艺

波纹管的机械成形包括旋压、滚压和机械膨胀。

总的来说，机械成形具有工艺简单、工装制造容易、生产效率高的优点。同时也存在一些缺点，比如制造粗糙，性能低下。广泛用于制造螺旋波纹管、波纹膨胀节和大直径厚壁波纹管。

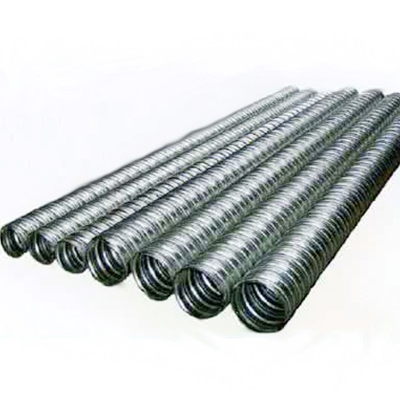

金属波纹管

3.橡胶成型工艺

橡胶成型工艺是一种胀形工艺。它以橡胶为成型冲头，在压力的作用下像橡胶冲头一样变形，将管坯按凹型腔成型为波纹管。成形方法通常是单波连续成形。

4.机械液压成形

机械液压成形是将管坯用滚压的方法向内滚压，然后用液压的方法向外膨胀形成波纹管的一种成形方法。机械液压成形波纹管由于波峰和波谷的变形而得到加强，对提高波纹管的弹性起到了很好的作用。这是制造深波纹波纹管的有效工艺方法。
